Umbau Geschäftshaus und Aufstockung von Wohnungen und Studentenappartements
Ingolstadt
Bei diesem Bauvorhaben handelt es sich um den Umbau eines Geschäftshauses und der Aufstockung von Wohnungen und Studentenappartements in Ingolstadt.
Bestand
Das mit Ausnahme der hölzernen Dachkonstruktionen in Massivbauweise geplante Bauvorhaben besitzt die maximalen Einzelgrundrissabmessungen von ca. L = 11,2 m x B = 16,2 m. Das Gebäude verfügt über ein Kellergeschoss sowie über vier aufgehende Geschosse (EG, 1. OG, 2. OG und DG). Den oberen Abschluss bildet eine hölzerne Walmdachkonstruktion. Die auf die Geländeoberkante bezogene maximale Höhe beträgt ca. 12,5 m.

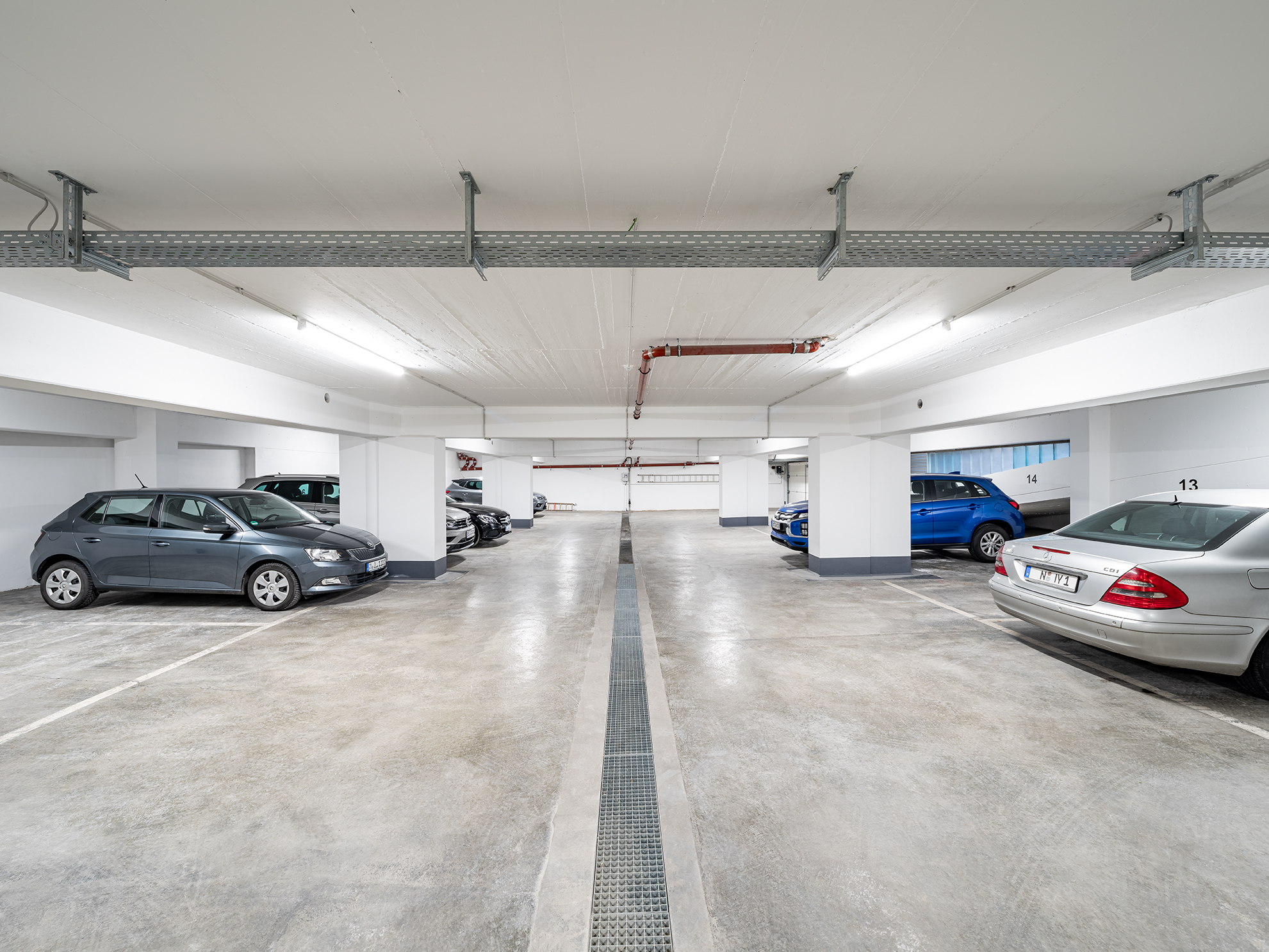

Tiefgarage
Die sich über eine Grundrissfläche von maximal L =33,7 m x B = 29,4 m erstreckende, zweigeschossige, zum Teil überbaute Tiefgarage ist in Massivbauweise ausgeführt und dient im Bereich des Bestandsgebäudes als Kellergeschoss (UG) bzw. als Lager- und Verkaufsfläche (EG). Die Konstruktionshöhen der Geschossdecken betragen 0,21 m (Decke ü. 1. UG) und 0,20 m (Decke ü. EG). Die Gründung der tragenden Bauteile der Tiefgarage und des Kellergeschosses erfolgte über Stahlbetoneinzel- und Stahlbetonstreifenfundamente.
Aufstockung

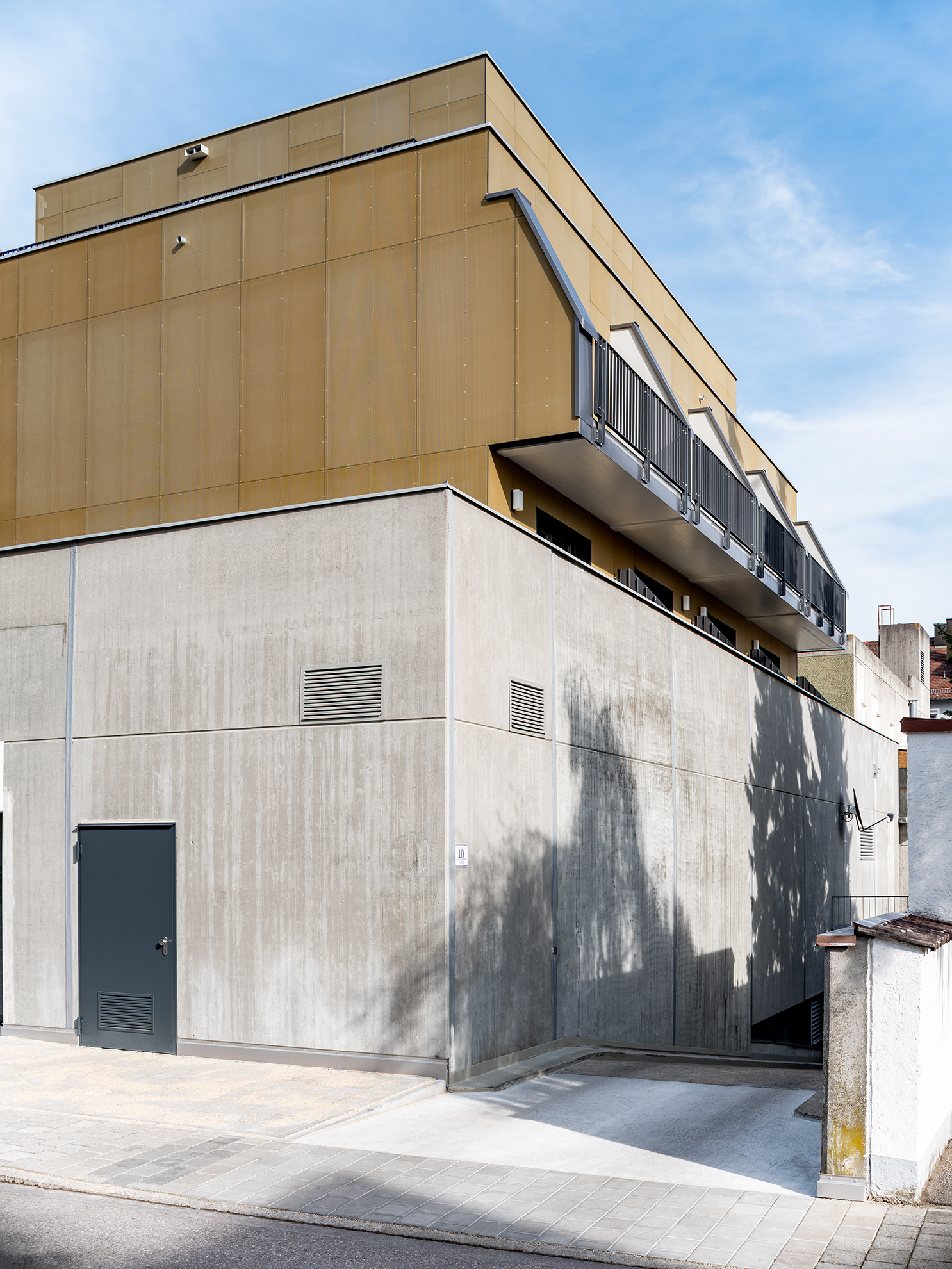

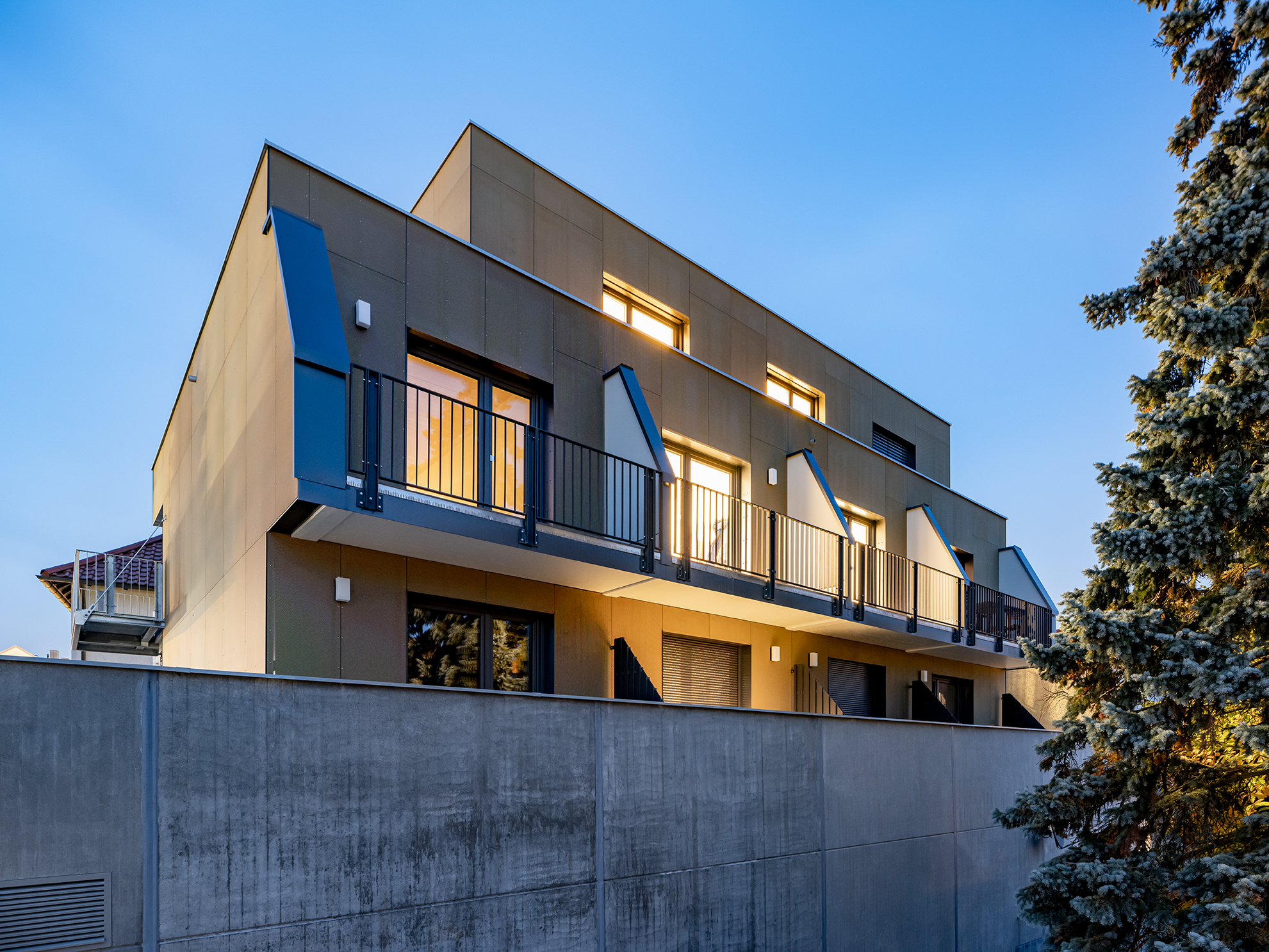

Im Bereich der Tiefgarage ist eine dreigeschossige Aufstockung (1. OG, 2. OG, DG), welche die maximalen rechteckigen Grundrissabmessungen von 22,8 m x 21,0 m aufweist, ausgeführt worden. Die Konstruktion wurde in Holzbauweise ausgeführt. Nach Ausführung der Aufstockung weist der Gebäudekomplex eine maximale Höhe über dem umliegenden Gelände von ca. 13,3 m auf. Zur Aussteifung der Aufstockung werden die Brettschichtholzdeckenscheiben in Verbindung mit den in ausreichender Anzahl vorhandenen Brettschichtholzwandscheiben herangezogen.

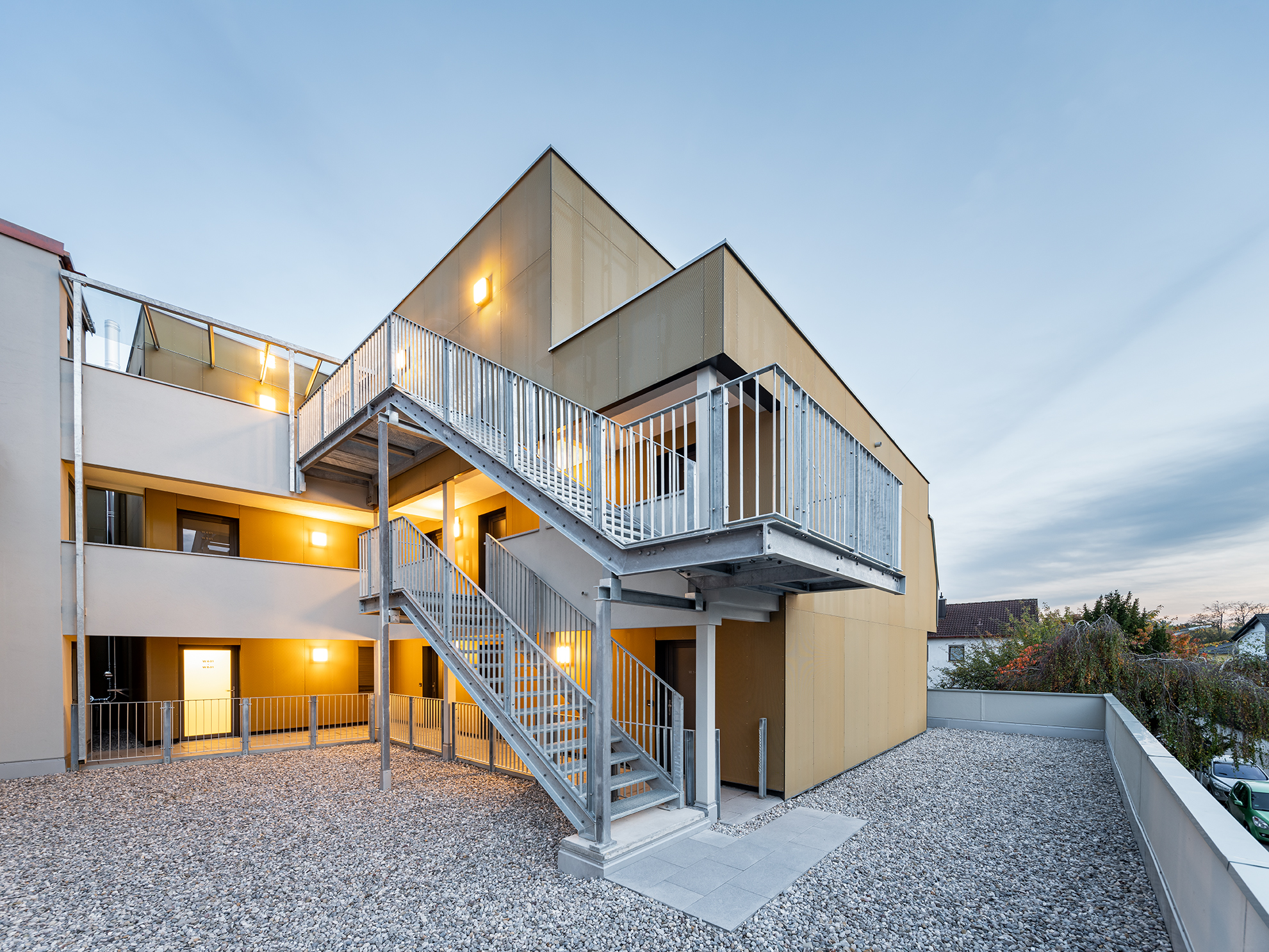

Die Aufstockung wurde mittels eines Laubenganges mit dem Bestandsgebäude in jedem Geschoss verbunden. Die Bestandsdecken, -stützen sowie die Stahlbetoneinzelfundamente der Tiefgarage wurden aufgrund der zusätzlichen Lasten mittels Stahlträgern, -stützen und Quer-schnittsvergrößerung verstärkt.
Bilder: Maximilian Gottwald
- Lph. 1 – Grundlagenermittlung
- Lph. 2 – Vorplanung
- Lph. 3 – Entwurfsplanung
- Lph. 4 – Genehmigungsplanung
- Zu Lph. 4 – Nachweis konstruktiver Branschutz
- Zu Lph. 4 – Anschlussstatik
- Lph. 5 – Ausführungsplanung
- Lph. 6 – Vorbereitung der Vergabe
- Lph. 8 – Objektüberwachung
Bauherr: Meier GbR
Architekt: abhd - architekten denzinger und partner mbB
Fertigstellung: 2019
